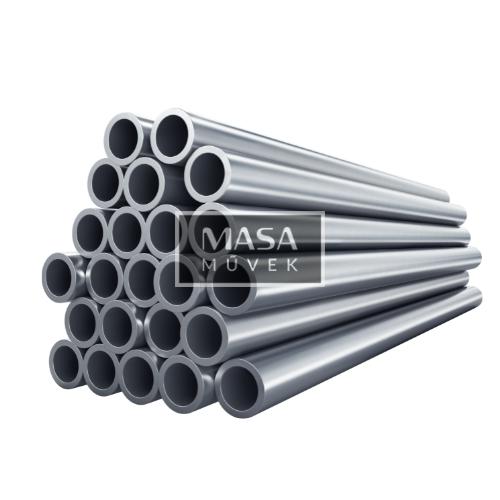

Hogyan válasszunk csőanyagot nagy igénybevételű ipari rendszerekhez?

A következőkben gyakorlati szemléletű útmutatót adunk – külön figyelemmel a hajlított csőidomokra (meleg/indukciós csőhajlítás), ahol az anyagválasztás nemcsak az üzemre, hanem a hajlíthatóságra és a mérethűségre is hat.

1) Kiindulópont: a terhelések és a környezet pontosítása

Mielőtt anyagot mondanánk, rögzítsük az alábbiakat:

● Közeg: víz, gőz, olaj, gáz, ammónia, savas/szulfidos közegek, tengervíz, élelmiszer vagy gyógyszeripari médium – mind más kockázatot hordoz.

● Hőmérséklet-tartomány: a legalacsonyabb és legmagasabb üzemi érték, ciklikusság, indítás/leállítás gyakorisága.

● Nyomás és lökések: névleges és tranziens csúcsok; kívánt élettartam, fárasztó igénybevétel.

● Korrózió/erózió: CO₂/H₂S jelenlét, kloridok, szilárd szemcsék; belső/ külső korrózió elleni stratégia (anyag vs. bevonat).

● Szerelhetőség és gyártás: hegeszthetőség, hajlíthatóság (min. hajlítási sugár, oválosság és falvékonyodás megengedett értékei), utó-hőkezelési igény.

● Tanúsítás és szabvány: nyomonkövethetőség (EN 10204 3.1/3.2), alap- és hegesztési szabványok, átvételi követelmények, NDT (UT, RT, MT, PT).

● Gazdaság és ellátási lánc: elérhetőség, szállítási határidő, pótalkatrész-biztonság, teljes életciklus költség (CapEx + OpEx).

E paraméterekből áll össze a anyag–geometria–gyártás hármas, amely a rendszer megbízhatóságát meghatározza.

2) Anyagcsaládok ipari csővezetékekhez – mikor melyik?

Szénacélok (szabványosan: EN 10216/10217, P235–P355, stb.)

● Erősségek: jó ár-érték arány, széles méretválaszték, hegeszthető és jól hajlítható (meleg/indukciós technológiákkal).

● Korlátok: általános korrózióra érzékeny; 400–450 °C fölött a kúszás és lágyulás korlátozó.

● Tipikus alkalmazás: víz, inert gázok, alacsony/ közepes hőmérsékletű olaj- és gőzrendszerek belső védelemmel (festék, FBE, gumibélés) vagy korróziógátlással.

Alacsony hőmérsékletre alkalmas acélok (LTCS, pl. P355NL, A333-6)

● Erősségek: ütőszívósság mínusz tartományban; kriogén közeli rendszerekhez.

● Megjegyzés: az ütőszívóssági követelmények és a hegesztési eljárások (előmelegítés, hőbevitel) kritikusak.

Hőálló, ötvözött acélok (Cr-Mo család, pl. 16Mo3, 13CrMo4-5, 10CrMo9-10)

● Erősségek: magas hőmérsékleten kúszószilárdság; szuperhevített gőz és termoolaj rendszerekhez.

● Megjegyzés: hajlítás után gyakran feszültségmentesítő hőkezelés szükséges; hegesztésük kontrollált eljárást kíván.

Austenites rozsdamentes acélok (pl. 1.4301 / 304, 1.4404 / 316L)

● Erősségek: kiváló általános korrózióállóság, jó hegeszthetőség; élelmiszer/gyógyszeripari tisztaság, kloridtartalmú vizeknél a 316L előnyösebb.

● Korlát: kloridos réskorrózió és feszültségkorrózió-repedés kockázata; gondos anyagválasztás szükséges magas kloridszintnél és hőmérsékleten.

Duplex és szuperduplex rozsdamentes acélok (pl. 1.4462 / 2205)

● Erősségek: kiváló kloridos környezet-állóság, nagy folyáshatár, jó erózió-korrózió ellenállás (tengervíz, sós vizek).

● Megjegyzés: hőbeviteli ablak szűk – hajlításnál és hegesztésnél precíz hőmérséklet-kontroll kell, hogy a ferrit/austenit arány megmaradjon.

Nikkelötvözetek, speciális anyagok (pl. Inconel, Hastelloy)

● Erősségek: szélsőséges kémiai és hőmérsékleti környezet; savas gázok, H₂S/CO₂ (sour service).

● Megjegyzés: drága és hosszabb lead time – ott jön szóba, ahol más anyag már nem elég.

Seamless vs. hegesztett cső: nyomás/lökés és hajlítás szempontból a varrat nélküli (seamless) cső általában kedvezőbb. Hegesztett cső is használható, de a varrat pozícióját hajlításnál ellenőrizni kell (jellemzően a semleges szál közelébe forgatjuk).

3) Hajlíthatóság mint kiválasztási szűrő

Nagy igénybevételű rendszerekben a csőkönyökök minősége döntő. Indukciós/meleg csőhajlításnál az alábbi anyag-függő tényezők számítanak:

● Min. hajlítási sugár (R/D arány): anyag és átmérő függvénye; túl kicsi sugaraknál falvékonyodás és oválisság nő.

● Falvékonyodás és oválisság limitjei: tervezetten rögzítsük (pl. ≤10–12% falvékonyodás; oválisság ≤5–8%), hogy a nyomáspróbán és fárasztáson megfeleljen.

● Szemcseméret és ötvözés: homogén, finom szemcse jobb alakíthatóságot ad; duplexnél a fázisarányra ügyelni kell.

● Utóhőkezelés igénye: Cr-Mo acéloknál és nagy falvastagságoknál a hajlítás utáni PWHT (stresszmentesítés) stabilizál.

● Varrat elhelyezése: hegesztett csöveknél a varratot ne a maximális húzott/nyomott zónába tegyük.

A jó csőanyag nem csak „bírja” az üzemet, hanem gyártható, ismételhető tűrésekkel hajlítható.

4) Korrózióvédelem: anyag vs. bevonat vs. inhibitor

A helyes stratégia gyakran kombinált:

● Anyagból adódó védelem: rozsdamentes/duplex, ha tartós kloridos, savas közeg.

● Belső bevonat/bélés: FBE, cement-, gumi- vagy polimerbélés szénacélhoz – jó, ha a közeg és a hőmérséklet engedi.

● Külső védelem: festékrendszer, horganyzás (csak alacsony hőmérsékleten), háromrétegű PE/PP, valamint katódvédelem agresszív talajban.

● Kémiai inhibitorok: szénacél rendszereknél folyadék-fázisban használhatók, de üzemeltetési fegyelem kell.

A választásnál számoljunk élettartam-költséggel: a magasabb anyagminőség nagyobb CapEx, de alacsonyabb karbantartási igény.

5) Méretezési és minőségbiztosítási szempontok

● Falvastagság: nyomás, hőmérséklet, korróziós ráhagyás és gyártási toleranciák alapján számoljuk. Hajlítás miatt lokális falvékonyodást vegyünk figyelembe.

● Tűrések: az indukciós/meleg hajlítás utáni oválisság, falvastagság-eloszlás, tengelyferdeség és belső ellipszis legyen specifikálva.

● Vizsgálatok: 100% vizuális + méretellenőrzés, falvastagság-mérés, szükség szerint RT/UT a hajlított szakaszokon, keménységmérés (PWHT igazolására), nyomáspróba.

● Tanúsítványok: alapanyag 3.1/3.2, hőkezelési görbék, hajlítási jegyzőkönyv, NDT riportok.

● Hegeszthetőség: minősített WPS/PQR, hozzáadott anyag kompatibilitás (pl. 316L-hez alacsony széntartalmú pálca/drót), hőbevitel kontroll (duplexnél kritikus).

6) Döntési segéd – tipikus esettanulmányok

1) Szuperhevített gőz 480 °C körül, lökésszerű terheléssel
→ Cr-Mo hőálló acél (pl. 13CrMo4-5 vagy 10CrMo9-10), indukciós hajlítás PWHT-val; hegesztés kontrollált elő-/utóhőkezeléssel. Korrózió nem kritikus, a magas hő a fő ellenség.

2) Tengervizes hűtővíz-kör, közepes nyomás, erózió kockázat
→ Duplex (2205); jó klorid- és erózió-korrózió állóság, nagy folyáshatár. Hegesztés/hajlítás szoros hőmérséklet-felügyelettel. Alternatíva: szénacél belső gumibéléssel, ha a hidraulikai és üzemeltetési feltételek engedik – de életciklus-költséget hasonlítsunk.

3) Élelmiszeripari folyadék 20–90 °C, higiéniai követelmények
→ Austenites rozsdamentes (316L); sima belső felület, tisztíthatóság (CIP/SIP). Hajlításnál a belső felületi minőséget és a tisztítható rádiuszt rögzítsük.

4) Szulfidos (H₂S) szénhidrogén-közeg, közepes hőmérséklet
→ Sour service-re minősített anyag (MS/SS), gyakran nikkelötvözet vagy duplex; a szulfid-korróziós repedés elkerülése miatt anyagminőségi korlátozások, keménységhatárok érvényesek.

5) Hűtőközeg –30 °C-ig, lökésszerű nyomásingadozások
→ LTCS (pl. A333-6), ütőszívóssági követelményekkel; a hajlítás és a hegesztés alacsony hőmérsékleti követelményekhez igazítva.

7) Hajlított idomok specifikálása – amire érdemes szerződésben kitérni

1. Anyagminőség és állapot (szabvány, hőkezelés).



2. Geometria: névleges D, t, középsík-sugár (CLR), szögfok; megengedett falvékonyodás és oválisság százalékban.



3. Varratpozíció (hegesztett csőnél), hajlítási sík tűrései.



4. Hőkezelés (PWHT görbe), keménységhatárok.



5. Felületminőség: belső felületi érdesség (higiéniai rendszereknél), külső bevonat/konzerválás.



6. Vizsgálatok: NDT kör, nyomáspróba, mérések (szkennelés/3D, ha kritikus).



7. Dokumentáció: 3.1/3.2 tanúsítvány, NDT jegyzőkönyv, hőkezelési jegyzőkönyv, mérések.



8. Szállítás és jelölés: egyedi azonosító, hőszám, irányjelölés, védőcsomagolás.



Ezek a pontok biztosítják, hogy a hajlított idom nem csak befér, hanem üzembiztosan viselkedik a teljes élettartam alatt.

8) Gyakori buktatók és megelőzésük

● Túl „optimista” falvastagság: a hajlítás utáni lokális falvékonyodás nincs a számításban → vegyük fel ráhagyással, és kérjünk falvastagság-térképet az első darabokról.

● Kloridos környezet alábecslése: 304 helyett 316L/duplex kellett volna → korróziós vizsgálat, klorid- és hőmérséklet-profil előre.

● Varrat a húzott oldalon: hegesztett csőnél rossz varratpozíció növeli a repedéskockázatot → varrat- „clocking” előírás.

● PWHT elhagyása: Cr-Mo rendszereknél fokozott ridegedés, repedés → hőkezelési követelmény szerződésben.

● Túl szoros hajlítási sugár az elérhető technológiához: reális R/D és tűrések; ha kell, módosítsunk az elrendezésen (pl. két kisebb szögű könyök).

9) Anyagválasztási algoritmus – rövid, követhető lépések

1. Közeg + hőmérséklet + nyomás → anyagcsalád előválasztása (szénacél / Cr-Mo / rozsdamentes / duplex / nikkel).



2. Korróziós térkép → „anyagból” védelem vagy bevonatos stratégia.



3. Hajlíthatóság → R/D, falvastagság, oválisság limit; varratpozíció; utóhőkezelési igény.



4. Hegeszthetőség és vizsgálhatóság → WPS/PQR, NDT-hozzáférés.



5. Élettartam-költség → anyagár + gyártás + üzemeltetés + karbantartás.



6. Mintadarab / első cikk jóváhagyás (FAI) → mért oválisság/falvastagság, nyomáspróba, dokumentumcsomag.



Ezzel a menetrenddel elkerülhető, hogy az anyagválasztás később derüljön ki „szűk keresztmetszetnek”.

Összegzés

Nagy igénybevételű ipari rendszerek csőanyagát nem lehet egyetlen paraméter alapján kijelölni. A jó döntés összehangolja a közeget, hőmérsékletet, nyomást, korróziót, a hajlítás és hegesztés technológiáját, valamint a vizsgálhatóságot és a teljes életciklus költségeit. Szénacél bevonattal gazdaságos és sokszor tökéletes; hőálló Cr-Mo acél magas hőn nyerő; rozsdamentes/duplex ott kell, ahol a higiénia vagy a klorid-korrózió a fő ellenfél; speciális ötvözet akkor, amikor minden más elfogyott.

A hajlított idomoknál különösen figyeljünk az R/D arányra, falvékonyodásra, oválisságra, varratpozícióra és az utóhőkezelésre – ezek a részletek adják meg végül a rendszer valódi megbízhatóságát. Ha a fenti lépéseket következetesen végigvesszük, a választott csőanyag nemcsak a tervezőasztalon, hanem a valós üzemben is bizonyítani fog.
